Kluczem do precyzyjnego doboru ceramiki nie jest to, aby była „trudniejsza”, ale bardziej „odpowiednia”

W powszechnym mniemaniu ocena wydajności zaawansowanej ceramiki często sprowadza się do jednego słowa – „trudny”. Nasuwa się z pozoru logiczna intuicja: im wyższa twardość materiału, tym bardziej odporne na zużycie i trwałe będą powstałe w ten sposób precyzyjne elementy ceramiczne.

Jednak w praktycznych zastosowaniach inżynierii przemysłowej ta jednowymiarowa logika wyboru często prowadzi do poważnych, katastrofalnych awarii. Wiele przedsiębiorstw przy zakupie lub projektowaniu konstrukcyjnych elementów ceramicznych kieruje się wyłącznie parametrami „wysokiej twardości”. W rezultacie części te ulegają odpryskom, wczesnym pęknięciom lub nagłym pęknięciom podczas rzeczywistej pracy, co skutkuje żywotnością znacznie poniżej oczekiwań.

Problem nie polega na tym, że sam materiał ceramiczny jest gorszy, ale raczej na tym, że tradycyjna logika selekcji całkowicie pomija wielowymiarową złożoność rzeczywistych warunków pracy. Kluczem do wyboru precyzyjnej ceramiki nigdy nie było poszukiwanie ostatecznego „twardszego” materiału, ale raczej określenie „najbardziej odpowiedniego” profilu mechanicznego.

1. Dlaczego podejście „skoncentrowane na twardości” prowadzi do niepowodzeń inżynieryjnych?

Z punktu widzenia fizyki materiałów twardość zasadniczo odnosi się do odporności materiału na miejscowe odkształcenia plastyczne, zadrapania i wgniecenia. We stosunkowo idealnych środowiskach laboratoryjnych, takich jak badania czystego tarcia lub zużycia frettingowego, twardość jest w istocie głównym wskaźnikiem regulującym odporność na zużycie.

Jednak rzeczywiste warunki pracy w przemyśle są znacznie bardziej złożone niż w kontrolowanych środowiskach laboratoryjnych. Kiedy precyzyjne komponenty ceramiczne (takie jak ceramiczne rdzenie zaworów, specjalistyczne tuleje lub półprzewodnikowe ramiona robotów) działają z dużymi prędkościami lub w skomplikowanych warunkach dynamiki płynów, jednocześnie wytrzymują kombinację poważnych naprężeń:

• Uderzenia mechaniczne i wibracje o wysokiej częstotliwości: Obciążenia przejściowe mogą łatwo wywołać koncentrację naprężeń w materiale.
• Poważne wahania temperatury: Częste cykle termiczne generują wewnętrznie ogromne, chwilowe naprężenia termiczne.
• Korozja chemiczna: Silne kwasy, zasady lub złożone środowiska chemiczne naruszają i osłabiają granice ziaren.

W tych złożonych, połączonych warunkach, jeśli materiał ceramiczny posiada jedynie ekstremalną twardość, ale brakuje mu odpowiednich zdolności pochłaniania energii i buforowania, nie może on rozproszyć energii poprzez odkształcenie plastyczne pod wpływem uderzenia. W efekcie mikropęknięcia rozprzestrzeniają się z ogromną prędkością po wnętrzu.

Wyższej twardości prawie zawsze towarzyszy zwiększona kruchość, co czyni materiał bardzo podatnym na katastrofalne kruche pęknięcia. Jest to główna przyczyna, dla której niektóre ceramiki o wysokiej twardości wydają się odporne na zużycie, ale w praktyce okazują się całkowicie nietrwałe.

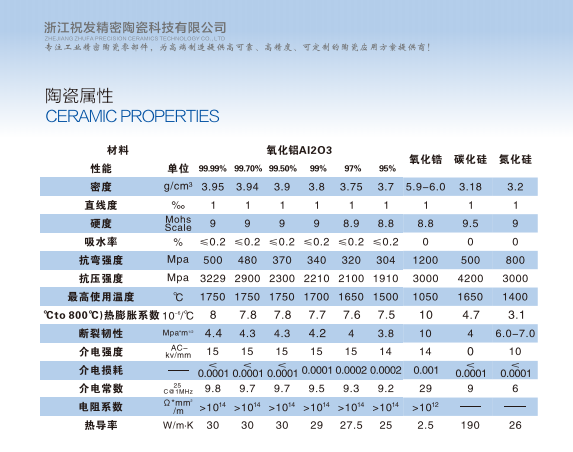

2. Czterowymiarowa matryca mechaniczna określająca żywotność ceramiki

Ocena długoterminowej żywotności precyzyjnych elementów ceramicznych musi opierać się na kompleksowej ocenie następujących czterech podstawowych parametrów mechanicznych, a nie na pojedynczym wskaźniku:

• Twardość Vickersa (HV): Ustala punkt odniesienia dla odporności materiału na zużycie i zarysowania.
• Odporność na pękanie (K_IC): Mierzy odporność materiału na niestabilną propagację pęknięć pod wpływem nagłego uderzenia, wibracji lub koncentracji naprężeń. Jest to krytyczny próg określający, czy komponent doświadczy nagłej „nagłej śmierci” strukturalnej.
• Współczynnik rozszerzalności cieplnej (CTE) i odporność na szok termiczny: Określa, czy ceramika będzie generować śmiertelne szczątkowe naprężenia wewnętrzne z powodu niedopasowania termicznego podczas cykli termicznych lub po złożeniu z elementami metalowymi.
• Stabilność chemiczna: Bezpośrednio wpływa na długoterminową niezawodność chemiczną i integralność powierzchni części ceramicznych pracujących w mediach o wysokiej temperaturze, silnie korozyjnych lub silnie utleniających.

W skrócie: Twardość określa „odporność na zużycie”, wytrzymałość określa „trwałość pękania”, podczas gdy właściwości termiczne i chemiczne określają „ostateczną żywotność”.

3. Dlaczego „zrównoważona wydajność” przewyższa „ekstremalne specyfikacje” w inżynierii

W zaawansowanej materiałoznawstwie praktycznie żaden materiał nie może pochwalić się absolutną dominacją w każdej kategorii wydajności. Praktyka inżynierska konsekwentnie pokazuje, że przesuwanie pojedynczego atrybutu do jego absolutnych granic nieuchronnie wymaga poważnego kompromisu na innych krytycznych frontach.

Na przykład maksymalizacja twardości do skrajnego stopnia drastycznie zmniejsza odporność na pękanie, pozostawiając element bardzo delikatny. I odwrotnie, inżynieryjne próby maksymalizacji wytrzymałości (takie jak poprzez specyficzne hartowanie z przemianą fazową lub pogrubianie ziarna) często poświęcają wyjściową twardość i odporność na zużycie. Co więcej, materiały niestandardowe o tak ekstremalnych granicach wydajności są obciążone wykładniczo wyższymi kosztami surowców i ogromnymi trudnościami w późniejszym precyzyjnym szlifowaniu i obróbce diamentów, co powoduje, że całkowite koszty produkcji wymknęły się spod kontroli.

W związku z tym dojrzała i naukowa strategia selekcji ceramiki precyzyjnej musi opierać się na szczegółowym zrozumieniu środowiska operacyjnego – poszukiwaniu optymalnej równowagi między twardością, wytrzymałością, dynamiką cieplną, kosztem i obrabialnością, a nie ślepym wybieraniem najwyższego parametru surowca.

4. Zasadnicze rozróżnienie: tajemnice przetwarzania wykraczające poza skład chemiczny

Częstą pułapką przy zamówieniach jest założenie, że cała ceramika o tej samej nazwie – np. „tlenek glinu (Al2O3)” lub „tlenek cyrkonu (ZrO2)” – ma identyczne profile wydajności. W rzeczywistości, nawet przy identycznym składzie chemicznym, różnice w procesach produkcyjnych mogą skutkować bardzo różnymi mikrostrukturami i makroskopowymi zachowaniami mechanicznymi.

Czynniki takie jak gęstość nasypowa, rozkład wielkości ziaren, fazy graniczne ziaren i zastosowana technologia spiekania – niezależnie od tego, czy jest to spiekanie bezciśnieniowe, prasowanie na gorąco, czy prasowanie izostatyczne na gorąco (HIP) – bezpośrednio determinują obecność wewnętrznych mikroporów lub mikropęknięć, które decydują o integralności strukturalnej.

5. Powrót do podstaw: dokładna personalizacja na podstawie rzeczywistego obciążenia

Najbardziej niezawodną metodologią łagodzenia błędów inżynieryjnych i uwalniania maksymalnej wartości ceramiki precyzyjnej jest odejście od kultu parametrów i powrót do głębokiej analizy środowiska aplikacji:

1. Środowiska o wysokim zużyciu i niskim wpływie: Przy wyborze należy priorytetowo traktować tlenek glinu lub węglik krzemu o wysokiej czystości, wykorzystując ich doskonałą twardość Vickersa, aby zabezpieczyć podstawowy poziom zużycia.
2. Wysokie uderzenia mechaniczne lub silne wibracje: Głównym celem staje się odporność na propagację pęknięć (pękanie zapobiegające kruchości). Idealnym wyborem jest tlenek cyrkonu lub azotek krzemu o doskonałej odporności na pękanie.
3. Poważne chwilowe wahania temperatury: Aby uzyskać optymalne dopasowanie termiczne, należy nadać priorytet materiałom charakteryzującym się niskim współczynnikiem rozszerzalności cieplnej i wysoką przewodnością cieplną (takim jak azotek krzemu lub węglik krzemu).

Wniosek

Wartość przemysłowa ceramiki precyzyjnej nigdy nie opiera się na jednym „pięknym” parametrze uzyskanym w odizolowanym środowisku laboratoryjnym. Wynika to całkowicie ze stabilności działania i długoterminowej niezawodności podczas długotrwałej pracy w specyficznej architekturze przemysłowej.

Bezbłędny dobór materiałów konstrukcyjnych nigdy nie polega na ślepym układaniu twardości; chodzi o naukową integrację metryk wielowymiarowych. W świecie zaawansowanej ceramiki zawsze pamiętaj: Twardość określa odporność na zużycie, wytrzymałość określa przetrwanie, a dynamiczna równowaga kompleksowych wydajności determinuje wynik końcowy.
