Dlaczego półprzewodnikowe elementy ceramiczne wymagają kosztownego czyszczenia po obróbce

2026-06-12

Nawet jeśli precyzyjne elementy ceramiczne półprzewodników (takie jak tlenek glinu (Al₂O₃), azotek krzemu (Si₃N₄) i węglik krzemu (SiC)) uzyskują po precyzyjnej obróbce lustrzane wykończenie, nie można ich bezpośrednio zastosować w sprzęcie do wytwarzania płytek rdzeniowych (np. wytrawiaczach, systemach CVD).

Zamiast tego muszą przejść niezwykle złożony i kosztowny proces ultraczystego oczyszczania. Wymóg ten wynika nie tylko z polityki „zero tolerancji” stosowanej w przemyśle półprzewodników w stosunku do zanieczyszczeń płytek, ale także z wyjątkowych właściwości mikrostrukturalnych — mianowicie kruchości i nieodłącznej porowatości — zaawansowanej ceramiki. W tym artykule szczegółowo omówiono podstawowe przyczyny i bariery techniczne stojące za wysokimi kosztami czyszczenia ceramiki półprzewodnikowej.

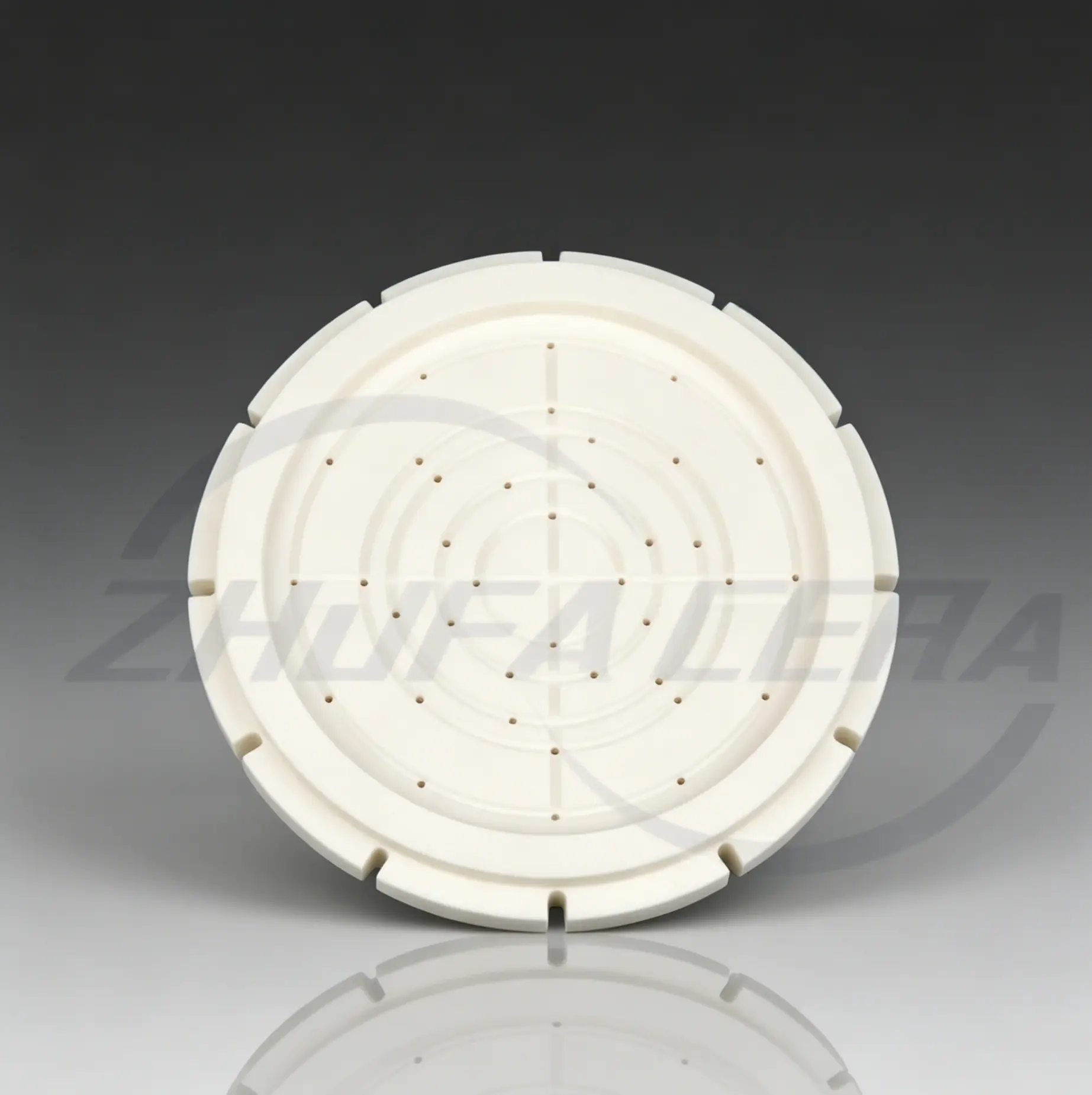

Reprezentatywne półprzewodnikowe elementy ceramiczne

Zagrożenie „mikroskopijnymi pozostałościami”

W zaawansowanej produkcji płytek węzłowych (np. 3 nm, 5 nm) nawet zanieczyszczenie fizyczne lub chemiczne o wielkości poniżej nanometra może prowadzić do katastrofalnej utraty wydajności. Standardowe procesy obróbki — takie jak toczenie, frezowanie, szlifowanie i polerowanie — pozostawiają na powierzchni ceramiki trzy główne typy krytycznych zanieczyszczeń:

Jony metali przejściowych (najbardziej śmiertelne): Zużycie narzędzi skrawających z węglików spiekanych i kontakt z osprzętem wprowadzają jony metali, takich jak miedź (Cu), żelazo (Fe), chrom (Cr) i nikiel (Ni). Jeśli jony te ulatniają się w komorze próżniowej i dyfundują do podłoża krzemowego, pogarszają parametry elektryczne elementów półprzewodnikowych, powodując poważne prądy upływowe lub przebicie dielektryka.
Pozostałości chemiczne i organiczne: Płyny obróbkowe, pasty polerskie, oleje zapobiegające rdzy i chłodziwa pozostawiają złożone wielkocząsteczkowe związki organiczne. Po wystawieniu na działanie środowiska plazmy o wysokiej próżni i dużej intensywności w komorze procesowej, te substancje organiczne ulegają szybkiemu odgazowaniu. Destabilizuje to poziom próżni w komorze i powoduje zanieczyszczenie krzyżowe całego środowiska przetwarzania płytek.
Submikronowe cząstki stałe: Podczas obróbki powstają w sposób naturalny drobne cząstki ceramiczne i mikroproszki. Nawet cząstka o wielkości 0,1 mikrona (µm) spadająca na powierzchnię płytki może zablokować precyzyjne obwody fotolitograficzne, tworząc fatalne cienie optyczne lub zwarcia elektryczne.

Charakterystyka materiału: Porowatość i kruche mikropęknięcia

W przeciwieństwie do tradycyjnych metali, zaawansowana ceramika posiada wewnętrzne cechy mikrostrukturalne, które czynią ją bardzo podatną na wychwytywanie zanieczyszczeń.

Mikroporowatość i działanie kapilarne

Nawet w przypadku spiekania metodą izostatycznego prasowania o dużej gęstości (CIP) lub prasowania na gorąco (HP) mikropustki nieuchronnie utrzymują się wzdłuż granic i powierzchni ziaren ceramicznych. Pod wysokim ciśnieniem obróbki mechanicznej płyny obróbkowe i oleje są wtłaczane głęboko w te mikropory przez intensywne siły kapilarne. Konwencjonalne płukanie powierzchni usuwa jedynie powierzchowny brud; Zanieczyszczenia uwięzione głęboko w porach będą później w sposób ciągły wyciekać podczas pracy narzędziami pod wysoką próżnią i w wysokiej temperaturze.

Naprężenia obróbcze i mikropęknięcia

Ze względu na wyjątkową twardość i kruchość ceramiki przemysłowej, mechaniczne usuwanie materiału (zwłaszcza szlifowanie i polerowanie) opiera się na mikropęknięciach. Pozostawia to sieć submikronowych, podpowierzchniowych mikropęknięć. Te mikropęknięcia działają jak idealne kieszenie do wychwytywania drobnych cząstek. Co więcej, podczas szybkich cykli termicznych przetwarzania półprzewodników pęknięcia te rozszerzają się i kurczą, działając jak „miech”, który w sposób ciągły wyrzuca uwięzione jony zanieczyszczeń do komory.

Czynniki kosztowe: przełamanie barier procesowych i ekonomicznych

Czyszczenie na poziomie półprzewodników uzasadnia swój wysoki koszt połączeniem zużycia ultraczystych środków chemicznych, rygorystycznych kontroli środowiskowych i kapitałochłonnej metrologii.

Faza czyszczenia	Podstawowy proces i wymagania techniczne	Analiza czynników kosztowych
1. Odtłuszczanie organiczne i rozpuszczalnikowe	Wieloetapowe czyszczenie ultradźwiękowe o wielu częstotliwościach z wykorzystaniem rozpuszczalników organicznych o ultrawysokiej czystości (UHP) (np. IPA, aceton) lub wysokiej klasy środków powierzchniowo czynnych.	• Masowe zużycie wysoce lotnych chemikaliów klasy elektronicznej. • Znaczące inwestycje kapitałowe w systemy przeciwwybuchowe i sprzęt do odzyskiwania rozpuszczalników.
2. Głębokie trawienie kwasem nieorganicznym	Mieszane formuły mocnych kwasów UHP stosowanych do mikrotrawienia ceramicznej warstwy powierzchniowej, na siłę rozpuszczające głęboko osadzone jony metali bez uszczerbku dla tolerancji wymiarowych na poziomie mikronów.	• Wymaga kwasów klasy UP-S / UP-SS (klasy elektronicznej), które kosztują dziesiątki razy więcej niż ich odpowiedniki przemysłowe. • Wymaga wysoce precyzyjnego, zautomatyzowanego sprzętu do kontroli temperatury kwasu i czasu przebywania.
3. Płukanie ultraczystą wodą (UPW).	Wielostopniowe, kaskadowe płukanie przelewowe przy użyciu UPW o oporności 18,2 MΩ·cm, kontynuowane do momentu, gdy przewodność ścieków osiągnie rygorystyczne wymagania podstawowe.	• Wysokie koszty mediów: wytwarzanie wody o oporze 18,2 MΩ·cm wymaga szeroko zakrojonej, wielostopniowej RO (odwróconej osmozy) i żywic jonowymiennych klasy nuklearnej. • Wysoka przepustowość wody i wysokie zużycie energii elektrycznej.
4. Kontrola środowiska i metrologia	Całe sprzątanie końcowe, suszenie azotem o wysokiej czystości i dwuwarstwowe antystatyczne pakowanie próżniowe muszą odbywać się w pomieszczeniu czystym klasy 10 (ISO 4). Gotowe części przechodzą rygorystyczne pobieranie próbek ICP-MS i SEM.	• Ogromne dzienne koszty operacyjne i energetyczne dla systemów filtracyjnych HVAC i ULPA klasy 10. • Wielomilionowe koszty amortyzacji i utrzymania instrumentów analitycznych (np. ICP-MS, SEM).

Obróbka mechaniczna rozwiązuje kształt geometryczny i tolerancje wymiarowe elementu ceramicznego.

Ultra-czyste czyszczenie gwarantuje komponent czystość powierzchni i stabilność chemiczna.

Wnioski i wartość handlowa

Jeśli producent spróbuje ominąć lub skrócić ten kosztowny proces czyszczenia, nieskazitelnie wyglądający element ceramiczny będzie chronicznym źródłem zanieczyszczeń po zainstalowaniu w komorze procesowej wartej wiele milionów dolarów. Powstałe zanieczyszczenie może natychmiastowo spowodować złomowanie całej partii 12-calowych płytek o wysokiej wartości, kosztujących setki tysięcy dolarów.

Dlatego też kosztowne i ultraczyste czyszczenie półprzewodników nie jest opcjonalnym krokiem kosmetycznym po obróbce — jest to krytyczny, niepodlegający negocjacjom krok politykę ograniczania ryzyka i ubezpieczenia jakości w rygorystycznym łańcuchu dostaw półprzewodników.
